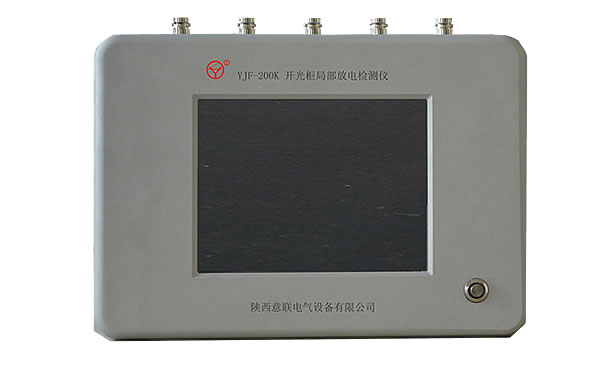

YLJF-200K開關柜局部放電檢測儀

▍  簡要說明  　↴

　　該開關柜局部放電檢測儀是我公司技術人員根據多年局部放電檢測經驗研發生產，軟件采用新信號處理技術、小波變換自適應濾波等抗干擾技術，涵蓋了多種數據統計方式和圖形顯示模式，自帶高能量鋰電池，可靈活便捷的實現對開關柜的局部放電信號檢測，能夠對開關柜的局部放電進行全方位的檢測。 開關柜局部放電檢測是在開關柜帶電運行過程中檢測其內部局部放電的變化情況，通過檢查局部放電狀況從而分析此開關柜當前的絕緣狀態。

　　可選配置: 超聲波傳感器。

▍  傳感器技術參數 　↴

▍  主機性能指標 　↴

　✔　通道數: 4個獨立測量通道，1個外部觸發通道
　✔　采樣率：200MSa/s
　✔　采樣精度：12bit
　✔　主機顯示屏尺寸：6.5寸
　✔　操作方式：觸摸屏
　✔　主機接口：1個RS232串口，2個USB口. 1個網口. 1個VGA接口
　✔　同步頻率范圖：30Hz~lMHz
　✔　電源模式：電池供電或外置交流電源（AC220V50Hz )
　✔　測量內容：放電幅值（Q），放電相位（,∅)，放電密度（N）
　✔　數據化處理采樣周期：≤1μs
　✔　局放信號顯示內容： 1)二維（Q-T: N—T: ∅-N )圖譜
　　　2)三維（∅-Q-T, ∅—N-T )圖譜
　　　3)幅值—時間關系，幅值—相位關系，放電次數—相位關系
　✔　充電電源:AC220V；頻率50Hz

▍  功能特點 　↴

　✔　檢測運行中的開關柜的絕緣情況，記錄數據及趨勢圖顯示，可以提前發現設備安全隱患，避免重大事故發生。

　✔　抗干擾能力較強，系統具有可靠的電磁兼容性，同時采用數字濾波等先進信號處理技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。
　✔　可以連續記錄波形，能夠隨時保存數據、圖形以便事后分析。
　✔　當開關柜局部放電量超過預警值時，儀器會自動報警提示。
　✔　儀器軟件可以顯示放電的波形圖、時域圖、頻譜圖、趨勢圖，能夠清楚的顯示出放電量值、脈沖個數以及其與相位的相關性、每周期脈沖個數、短期嚴重程度等，并能夠反映出局部放電的發展情況。
　✔　儀器符合IEC60270和IEC62478草案中的相關規定，可使用pC值以及mV值dB值等方式來顯示。
